鋼結構主要應用在建筑、廠房、橋梁、場館等，由型鋼和鋼板組成，焊接是鋼結構連接的一種重要方式，為保證鋼結構工程安全，鋼結構焊縫探傷檢測必不可少。

焊縫探傷檢測

焊縫探傷檢測是很常見的一種焊縫檢測方式，一般分為X光射線探傷、超聲波探傷、磁粉探傷、滲透探傷、渦流探傷、γ射線探傷等檢測方法。

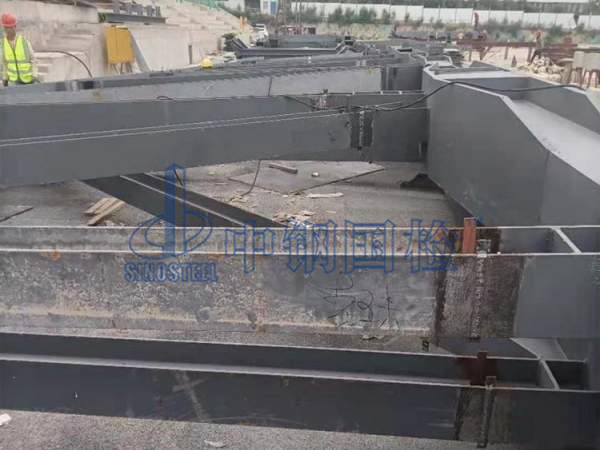

鋼結構焊縫探傷檢測

焊縫超聲波檢測

焊縫超聲波檢測是探傷檢測的一種方法，超聲波檢測是利用超聲能透入金屬材料的深處，按照預定的測試路線，將超聲波探頭逐點放置在待測焊縫表面，利用儀器發射、接收探頭信號并進行實時數據采集。分析提取焊縫缺陷信息，并通過精度高的算法對其進行測量和判斷，即可得出評估結果。

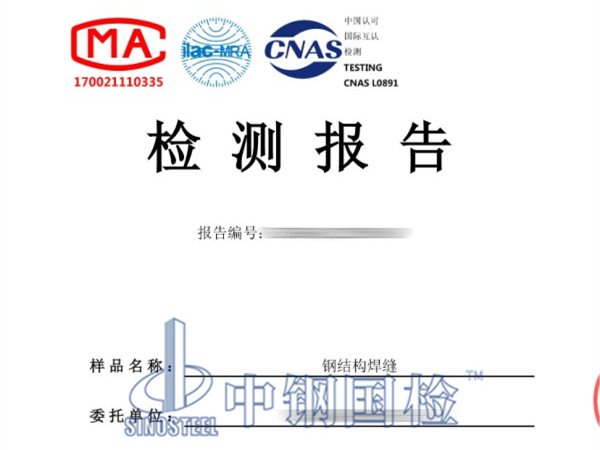

橋梁鋼結構焊縫檢測報告

橋梁鋼結構焊縫檢測報告圖

上圖我們?yōu)榭蛻魴z測的橋梁鋼結構焊縫所出報告，下面是檢測詳細信息，可了解參考下。

樣品名稱：鋼結構焊縫
規格型號：26mm，40mm
工程名稱：xxx烏江大橋
施工單位：中鐵xxx集團xxxx有限公司
工程部位：大橋鋼箱梁
樣品數量：10條(49.8米)
檢測依據：1.GB/T 11345-2013。
判定依據：Q/CR 9211-2015《鐵路鋼橋制造規范》
檢測項目：焊縫質量檢測(超聲波檢測)。
備注：1.現場檢測，檢測地點為湖北省黃市武六市寶鑫橋梁工程有限公司 (加工廠)。2.悍縫質量等級Ⅰ級。

中鋼國檢是國家金屬制品質量檢驗檢測中心，有無損檢測資質，擁有超聲波探傷機、相控陣超聲波探傷儀、X射線探傷機、磁粉探傷機等檢測儀器，專業檢測工程師，可對鋼結構焊縫進行探傷檢測、超聲波檢測，出cma報告。
